【氨用外螺紋角式截止閥概述】
氨用外螺紋角式截止閥用于公稱壓力PN1.6～4.0MPa,工作溫度-40℃～200℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

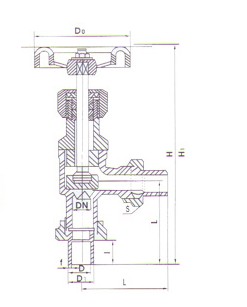

【氨用外螺紋角式截止閥結構圖】
【氨用外螺紋角式截止閥主要零部件材料】
|
零件名稱 |
閥體、閥蓋 |
密封圈 |
填料 |
填料壓蓋 |
閥桿 |
墊片 |
|
J21B-25Z/C/P |
灰鑄鐵/鑄鋼/不銹鋼 |
巴氏合金 |
聚四氟
乙 烯 |
碳鋼
|
聚四氟
乙 烯 |
|
J21F-25Z/C/P |
灰鑄鐵/鑄鋼/不銹鋼 |
聚四氟乙烯 |
【氨用外螺紋角式截止閥性能規范】
|
公稱壓力PN（MPA） |
試驗壓力PS（MPa） |
適用介質 |
適用溫度（℃） |
|
2.5 |
殼體 |
密封 |
氨氣、
氨液等
NH3 |
巴氏合金
-40℃
+150℃ |
四氟
-40℃
+200℃ |
|
2.75 |
3.75 |
【氨用外螺紋角式截止閥主要連接尺寸】
|
公稱通徑
DN（mm） |
尺寸 |
|
L |
D |
D1 |
S |
H |
H1 |
D0 |
|
10 |
84 |
14 |
20 |
|
|
|
|
|
15 |
85 |
20 |
26 |
|
|
|
|
|
20 |
87 |
23 |
28 |
46 |
227 |
235 |
100 |
|
25 |
105 |
28 |
34 |
55 |
250 |
261 |
120 |
訂貨須知：
一、①氨用外螺紋角式截止閥產品名稱與型號②氨用外螺紋角式截止閥口徑③氨用外螺紋角式截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門氨用外螺紋角式截止閥型號，請按氨用外螺紋角式截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
