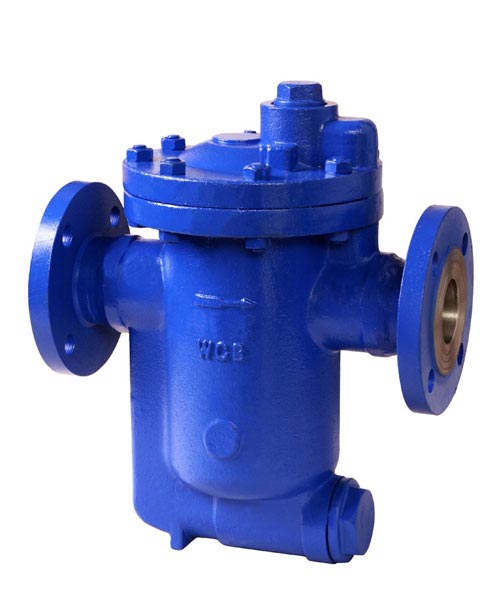

倒吊桶式蒸汽疏水閥產品介紹
"倒吊（置）桶式蒸汽疏水閥是機械型蒸汽疏水閥中最堅固的疏水閥之一，它的優點是：不怕水擊，能連續排不冷凝氣體，抗污性能好；最高背壓≤80%，所有內件都是不銹鋼制造，耐磨損、抗腐蝕；球形閥心和閥座是線接觸，密封性能好，使用壽命長；間斷排水和連續排水，能排接近飽和溫度冷凝水，使加熱設備達到最佳工作效率。倒吊（置）桶式蒸汽疏水閥的閥座處于水密封的保護下，工作時無活蒸汽泄漏，節能效果好。
它適用于石油、化工、印染、造紙、制藥等工業蒸汽加熱設備和蒸汽管網的阻汽排水。
倒吊桶式蒸汽疏水閥工作原理
倒吊（置）桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
倒吊桶式蒸汽疏水閥結構解剖圖

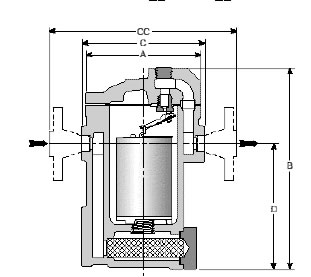

倒吊桶式蒸汽疏水閥外形尺寸
|
型 號 |
通徑
m m |
最大疏水量
（kg/h） |
連接方式 |
材料 |
外形尺寸 |
|
L |
H |
h |
W |
|
（881）
CS15Y-16C-Ⅰ
CS15Y-25C-Ⅰ |
15 |
50--400 |
螺紋 |
WCB |
128 |
176 |
106 |
98 |
|
20 |
128 |
176 |
106 |
98 |
|
25 |
128 |
176 |
106 |
98 |
|
（882）
CS15Y-16C-Ⅱ
CS15Y-25C-Ⅱ |
15 |
120--900 |
螺紋 |
WCB |
166 |
236 |
138 |
150 |
|
20 |
166 |
236 |
138 |
150 |
|
25 |
166 |
236 |
138 |
150 |
|
（883）
CS15Y-16C-Ⅲ
CS15Y-25C-Ⅲ |
25 |
300--1860 |
螺紋 |
WCB |
198 |
306 |
186 |
182 |
|
32 |
198 |
306 |
186 |
182 |
|
40 |
198 |
306 |
186 |
182 |
（884）
CS15Y-16C-Ⅳ
CS15Y-25C-Ⅳ |
32 |
900-3000 |
螺紋 |
WCB |
230 |
368 |
220 |
203 |
| 40 |
230 |
368 |
220 |
203 |
| 50 |
230 |
368 |
220 |
203 |
|
（881F）
CS45Y-16C-Ⅰ
CS45Y-25C-Ⅰ |
15 |
50—400 |
法蘭 |
WCB |
160 |
176 |
106 |
98 |
|
20 |
160 |
176 |
106 |
98 |
|
25 |
160 |
176 |
106 |
98 |
|
（882F）
CS45Y-16C-Ⅱ
CS45Y-25C-Ⅱ |
15 |
120—900 |
法蘭 |
WCB |
210 |
230 |
138 |
150 |
|
20 |
210 |
230 |
138 |
150 |
|
25 |
210 |
230 |
138 |
150 |
|
（883F）
CS45Y-16C-Ⅲ
CS45Y-25C-Ⅲ |
25 |
300--1860 |
法蘭 |
WCB |
260 |
306 |
186 |
182 |
|
32 |
260 |
306 |
186 |
182 |
|
40 |
260 |
306 |
186 |
182 |
|
50 |
260 |
306 |
186 |
182 |
（884F）
CS45Y-16C-Ⅳ
CS45Y-25C-Ⅳ |
32 |
900-3000 |
法蘭 |
WCB |
290 |
368 |
220 |
203 |
| 40 |
290 |
368 |
220 |
203 |
| 50 |
290 |
368 |
220 |
203 |
|
（1810）
CS15Y-16P-Ⅰ |
15-25 |
50-400 |
螺紋 |
304/316 |
120 |
183 |
160 |
80 |
|
（1810F）
CS45Y-16P-Ⅰ |
15-25 |
50-400 |
法蘭 |
304/316 |
150 |
218 |
160 |
80 |
