【內螺紋針型閥性能優點】
內螺紋針型閥閥體材質采用不銹鋼(2Cr13或1Cr18Ni9Ti)鍛制而成,如用戶需要也可用40鋼鍛制。連接形式采用英制圓柱管牙內螺紋加工。適用于化工、化肥、工業鍋爐等管道。
【內螺紋針型閥用途】
內螺紋針型閥是一種可以精確調整的閥門,密封性能好,一般適用于較小流量,較高溫高壓的氣體或者液體的介質,也適合與壓力表配合使用。
【內螺紋針型閥技術規范】
【內螺紋針型閥性能參數】
型號
公稱壓力(Mpa)
試驗壓力PS(Mpa)
工作壓力(Mpa)
工作溫度(℃)
適用介質
殼體
密封(液)
密封(氣)
J13W-16
1.6
2.4
1.76
0.6
P≤540℃
液化石油氣水、酸、蒸汽、油品等
J13W-40
4.0
6.0
4.4
J13W-160
16.0
24.0
17.6
C≤425℃
J13W-320
32.0
48.0
35.2

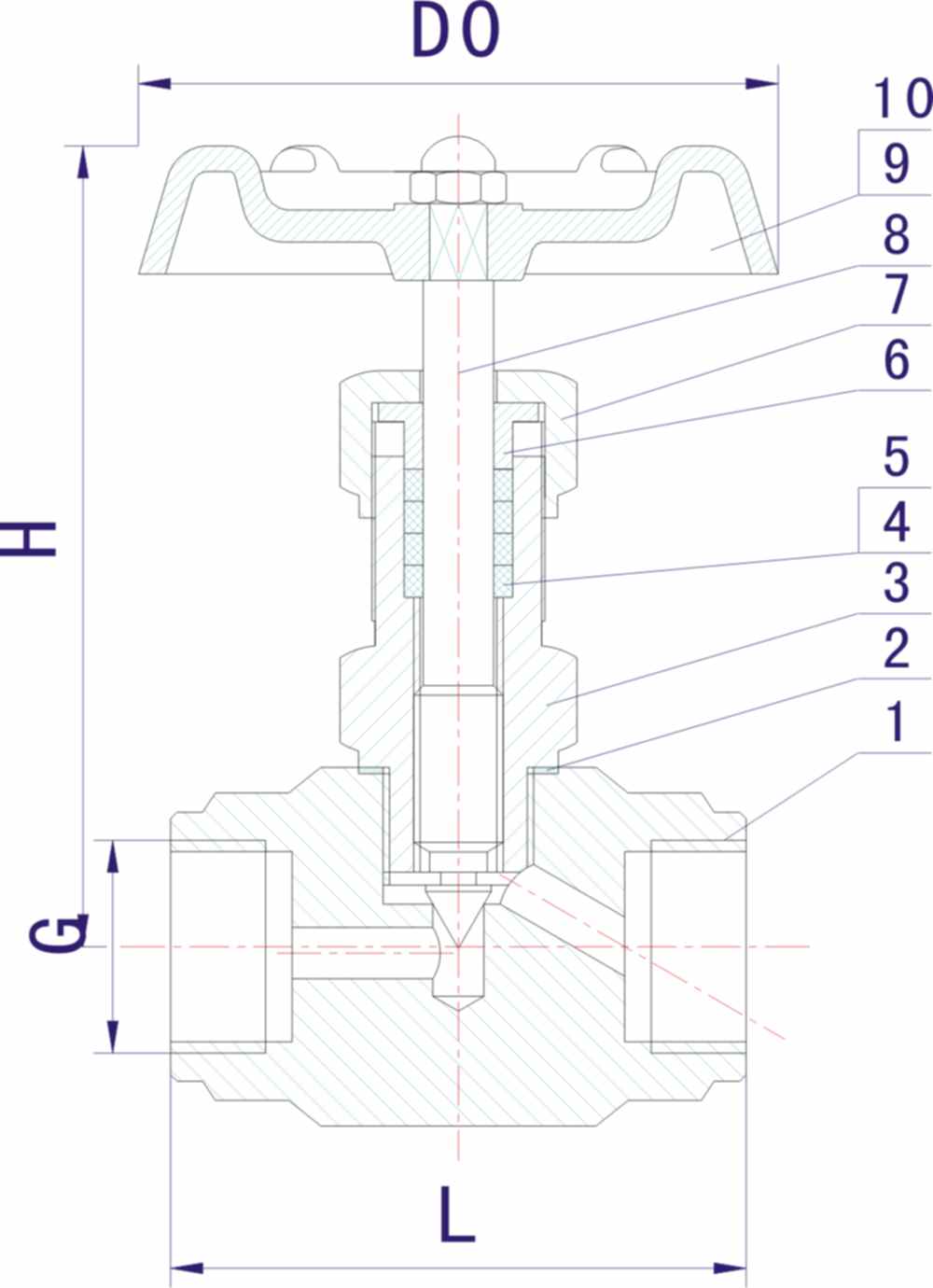

【內螺紋針型閥產品結構圖】
【內螺紋針型閥零部件材料】
零件名稱
閥桿、閥蓋
閥桿、閥瓣
填料
J13W-16P
鉻鎳不銹鋼
聚四氟乙稀、柔性石墨
J13W-16C
優質碳鋼
鉻不銹鋼
【內螺紋針型閥外形尺寸】
公稱直徑DN(mm)
管螺紋G
尺 寸
重量(kg)
Do
L
H
H1
d
6
1/4
60
55
90
100
4
0.63
10
3/8
92
102
5
0.65
15
1/2
65
97
107
0.8
20
3/4
80
109
121
8
1.07
25
1
122
132
1.8
32
11/4
140
128
180
191
5.0
40
11/2
160
148
200
215
18
7.2
