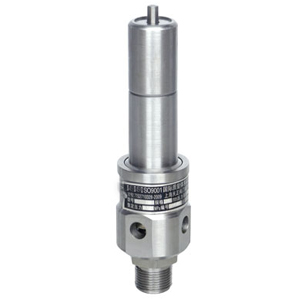

不銹鋼空壓機安全閥產品介紹
AQ空壓機安全閥適用于工作溫度≤200℃的空氣，系空壓機專用安全閥，當設備內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降低到規定值時，閥門自動關閉，保證設備安全運行

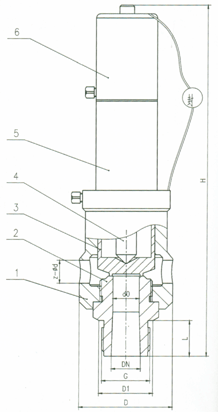

不銹鋼空壓機安全閥結構圖
不銹鋼空壓機安全閥主要零部件材料
| no. |
零件名稱 |
aq-20材料 |
| 1 |
閥體 |
2cr13 |
| 2 |
閥座 |
2cr13 |
| 3 |
閥瓣 |
2cr13 |
| 4 |
閥桿 |
2cr13 |
| 5 |
閥蓋 |
| 6 |
閥帽 |
zg230-450 |
不銹鋼空壓機安全閥外形尺寸和連接尺寸
| 公稱通徑 |
尺寸 |
| do |
g |
d |
d1 |
z-?d |
l |
h |
| 20 |
17 |
g1" |
62 |
44 |
4-17 |
25 |
220 |
| 25 |
20 |
m36×2 |
70 |
50 |
4-20 |
28 |
226 |
正鋼溫馨提示：
1、請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
2、根據管道工況需要：決定選用（彈簧全啟式）或（彈簧微啟式）還是先導式，脈沖式等。
3、對安全閥的連接方式：可選用螺紋（內螺紋或外螺紋）法蘭式，焊接式等。
