【國標波紋管閘閥介紹】
適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種
工況的管路上，切斷或接通管路介質。國標波紋管閘閥的主要特點：產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長； 閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥桿升降位置指示，更直觀；零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

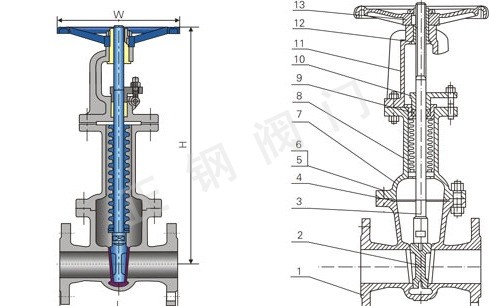

【國標波紋管閘閥主要零部件材質】
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
2 |
閥板 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
3 |
閥桿 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
4 |
波紋管組件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
5 |
支架 |
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、 |
|
6 |
墊片 |
柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE |
|
7 |
閥蓋 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
9 |
雙頭螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料壓蓋 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
閥桿螺母 |
銅合金 |
|
13 |
手輪 |
WCB QT400-18 |
【國標波紋管閘閥技術規范】
|
結構形式 |
BB-BG-OS & Y |
|
驅動方式 |
手動 |
|
電動 |
|
設計標準 |
GB12234 |
|
結構長度 |
GB12221 |
|
連接法蘭 |
GB9113、JB79、HG20596 |
|
試驗和檢驗 |
JB/T 9092、GB/T13927 |
國標波紋管閘閥 連接尺寸及重量PN16
|
型號 |
WZ41-16 |
|
壓力
等級 |
PN16 |
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
8 |
9 |
10 |
15 |
22 |
30 |
43 |
57 |
73 |
105 |
150 |
190 |
270 |
380 |
480 |
國標波紋管閘閥連接尺寸及重量PN25
|
型號 |
WZ41-25 |
|
壓力
等級 |
PN25 |
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
9 |
10 |
12 |
17 |
23 |
34 |
50 |
65 |
82 |
115 |
165 |
210 |
300 |
420 |
540 |
國標波紋管閘閥連接尺寸及重量PN40
|
型號 |
WZ41-40 |
|
壓力
等級 |
PN40 |
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
9 |
10 |
12 |
18 |
25 |
38 |
53 |
70 |
88 |
125 |
175 |
225 |
310 |
440 |
560 |
【國標波紋管閘閥安裝注意事項】
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
