鍛鋼保溫截止閥的介紹
鍛鋼保溫截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質，直通保溫截止閥適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。
鍛鋼保溫截止閥產品特點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間摩擦力小，壽命較長。

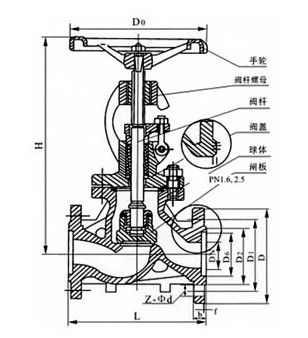

鍛鋼保溫截止閥結構圖
鍛鋼保溫截止閥標準材質明細表
| 序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
AS to ASTM |
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
墊片 |
316夾柔性石墨+graphite |
316夾柔性石墨 SS+PTFE |
| 3 |
閥蓋螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 4 |
圓柱銷 |
A276 420 |
|
| 5 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 6 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 7 |
螺母 |
A194 2H |
A194 4 |
A193 8 |
A193 8M |
| 8 |
閥桿螺母 |
|
| 9 |
螺母 |
A194 2H |
A194 4 |
A193 8 |
A193 8M |
| 10 |
銘牌 |
SS |
| 11 |
手輪 |
A197 |
| 12 |
填料壓板 |
A216 WCB |
A351 Cf8 |
| 13 |
填料 |
Flexible Graphite |
PTFE |
| 14 |
閥蓋 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
| 15 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 16 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 適用介質 |
水、蒸氣、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
-29℃-425℃ |
-29℃-550℃ |
-29℃-180℃ |
| 注意：客戶需求的其他材質也可采用密封材料配對由客戶指定內代件代號決定。AS＝合金鋼；SS＝不銹鋼 |
| 尺寸和重量 |
| NPS |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
L(RF)
L1 (BW) |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
| 900-1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
| H(OPEN) |
207 |
207 |
240 |
258 |
330 |
355 |
| W |
125 |
125 |
160 |
160 |
180 |
200 |
| 2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
| 序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
AS to ASTM |
| Type A105 |
Type A182 F22 |
Type F304(L) |
Type F316(L) |
| 1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 F316(L) |
| 3 |
閥桿 |
A182F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
密封座 |
A105 |
A182 F304 |
A182 F304(L) |
F316 |
| 5 |
密封環 |
A182 f304(L) |
|
A182 F316(L) |
| 6 |
閥蓋 |
A105 |
A82 F22 |
A182 F304(L) |
A182 F316(L) |
| 7 |
圓柱銷 |
A276 420 |
A276 304 |
| 8 |
墊圈 |
A105 |
|
|
| 9 |
提升螺母 |
A1942H |
|
A182 F304 |
| 10 |
填料 |
不銹鋼+柔性石墨 |
PTFE |
| 11 |
填料壓套 |
A276 420 |
A182 F304 |
| 12 |
填料壓板 |
A216 WCB |
A351 Cf8 |
| 13 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A194 B8M |
| 14 |
螺母 |
A193 2H |
A194 4 |
A193 8 |
A194 8M |
| 15 |
閥桿螺母 |
A276410 |
| 16 |
手輪 |
A197 |
| 17 |
銘牌 |
SS |
| 18 |
螺母 |
柔性石墨 |
PTFE |
| 適用介質 |
水、蒸氣、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
-29℃-425℃ |
-29℃-550℃ |
-29℃-180℃ |
| NPS |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
L(RF)
L1 (BW) |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
| 2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
| H(OPEN) |
900lb-1500lb |
318 |
318 |
318 |
398 |
408 |
524 |
| 2500lb |
333 |
333 |
333 |
410 |
420 |
524 |
| W |
160 |
160 |
180 |
200 |
250 |
280 |
| 2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
訂貨須知：
一、①鍛鋼保溫截止閥產品名稱與型號②鍛鋼保溫截止閥口徑③鍛鋼保溫截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門鍛鋼保溫截止閥型號，請按鍛鋼保溫截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
