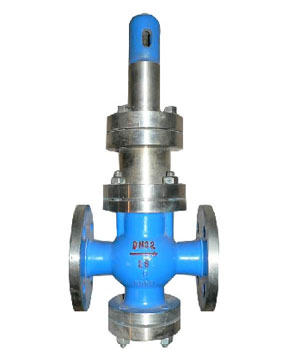

活塞式蒸汽減壓閥產品介紹
用途和主要性能：本閥適用于水、蒸汽、空氣介質管路上，通過調節使進口壓力降低至某一需要的出口壓力，當進口壓力與流量有變化時，靠介質本身的能量自動保持出口壓力在一定范圍內，但進口壓力和出口壓力之差必須≥0.2MPA/CM
工作原理及結構：減壓閥出廠時，調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針轉動調節螺釘,壓縮調節彈簧,使膜瓣移頂開付閥瓣,介質由a孔通過付閥座到b孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后.同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧,付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時的主閥瓣在主閥瓣彈簧力的推動上下移,使主閥瓣與主閥座的間隙減小,介質流量也隨之減小,使閥后壓力也隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣與主閥座的間隙增大,介質流量也隨之增加,使閥后壓力也隨之增高達到新的平衡.
活塞式蒸汽減壓閥主要零部件
| 零件名稱 |
材料 |
| 閥體、閥蓋 |
灰鑄鐵、鑄鋼、不銹鋼 |
| 付閥瓣、付閥座、膜片、主閥瓣、主閥座、活塞 |
不銹鋼 |
| 付閥彈簧、主閥彈簧 |
鉻釩鋼 |
| 調節彈簧 |
硅錳鋼 |
| 活塞環 |
含金鑄鐵 |
活塞式蒸汽減壓閥外形尺寸圖
活塞式蒸汽減壓閥連接尺寸（法蘭尺寸按JB/T79-94標準）
公稱壓力
PN(MPa) |
公稱通徑
DN(mm) |
尺寸 |
| L |
H1 |
H2 |
| 1.6 |
20 |
160 |
89 |
312 |
| 25 |
180 |
101 |
315 |
| 32 |
200 |
107 |
320 |
| 40 |
220 |
113 |
325 |
| 50 |
250 |
120 |
335 |
| 65 |
260 |
125 |
340 |
| 80 |
310 |
140 |
360 |
| 100 |
350 |
150 |
390 |
| 125 |
400 |
190 |
415 |
| 150 |
450 |
205 |
440 |
| 200 |
500 |
220 |
475 |
| 250 |
600 |
270 |
545 |
| 300 |
800 |
335 |
575 |
| 350 |
850 |
390 |
650 |
| 400 |
900 |
430 |
705 |
| 2.5 |
25 |
200 |
101 |
315 |
| 32 |
200 |
107 |
320 |
| 40 |
220 |
113 |
325 |
| 50 |
250 |
120 |
335 |
| 65 |
260 |
125 |
340 |
| 80 |
310 |
140 |
360 |
| 100 |
350 |
150 |
390 |
| 125 |
400 |
190 |
425 |
| 150 |
450 |
210 |
445 |
| 200 |
500 |
245 |
485 |
| 250 |
600 |
270 |
545 |
| 300 |
800 |
335 |
575 |
| 350 |
850 |
390 |
650 |
| 400 |
900 |
430 |
710 |
| 4.0 |
25 |
200 |
101 |
315 |
| 32 |
220 |
107 |
320 |
| 40 |
240 |
113 |
325 |
| 50 |
270 |
120 |
335 |
| 65 |
280 |
140 |
365 |
| 80 |
330 |
150 |
385 |
| 100 |
380 |
150 |
385 |
| 125 |
450 |
190 |
425 |
| 150 |
500 |
210 |
445 |
| 200 |
560 |
245 |
485 |
| 6.3(6.4) |
25 |
200 |
110 |
370 |
| 32 |
220 |
125 |
380 |
| 40 |
240 |
130 |
395 |
| 50 |
270 |
135 |
405 |
| 65 |
300 |
145 |
410 |
| 80 |
330 |
170 |
445 |
| 100 |
380 |
175 |
455 |
| 125 |
450 |
245 |
504 |
| 150 |
500 |
280 |
555 |
| 200 |
560 |
310 |
581 |
訂貨須知：
一、①活塞式蒸汽減壓閥產品名稱與型號②活塞式蒸汽減壓閥口徑③活塞式蒸汽減壓閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門活塞式蒸汽減壓閥型號，請按活塞式蒸汽減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
