1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠
【電站高壓截止閥執行標準】
設計標準：JB/T 3595/E101
結構長度：JIS E101
對焊端：ANSI B16.25
試驗與檢驗：JIS E101
壓力-溫度：JB/T 3595
產品標識：GB/T 12220
供貨規范：JIS E101

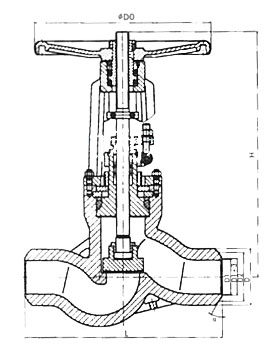

【電站高壓截止閥結構圖】
【電站高壓截止閥性能參數】
|
型號 |
J61H-200V |
J41Y-200V |
|
工作壓力（MPa） |
19.6 |
15.58 |
6.96 |
19.6 |
15.58 |
6.96 |
|
適用溫度（℃） |
≤200 |
≤450 |
≤570 |
≤200 |
≤450 |
≤570 |
|
適用介質 |
水、蒸汽等 |
|
材料 |
閥體、閥蓋 |
鉻鉬釩鋼 |
|
閥瓣 |
鉻鉬釩鋼＋堆焊硬質合金 |
|
閥座 |
鉻鉬釩鋼＋堆焊硬質合金 |
|
閥桿 |
鉻鉬釩鋼 |
【電站高壓截止閥主要外形和連接尺寸】
|
公稱通徑DN |
主要外形尺寸和連接尺寸 |
重量 |
|
L |
D1 |
D2 |
D3 |
α |
H |
Do |
|
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V |
|
10 |
120 |
12 |
25 |
/ |
37.5 |
185 |
140 |
2.8 |
|
15 |
150 |
17 |
36 |
/ |
37.5 |
247 |
200 |
7.5 |
|
20 |
135 170 |
22 |
42 |
/ |
37.5 |
248 |
200 |
9 |
|
25 |
135 170 |
26 |
42 |
/ |
37.5 |
248 |
240 |
9.5 |
|
32 |
170 180 |
31 |
44 |
/ |
37.5 |
248.5 |
280 |
15 |
|
40 |
230 |
38 |
60 |
/ |
37.5 |
440 |
280 |
23 |
|
50(1) |
250 |
50 |
82 |
/ |
32 |
450 |
320 |
60 |
|
50(2) |
320 350 |
50 |
82 |
/ |
32 |
450 |
320 |
64 |
|
65 |
370 260 |
69 |
100 |
110 |
32 |
669 |
400 |
74 |
|
80 |
400 430 470 |
84 |
108 |
130 |
32 |
669 |
450 |
112.5 |
|
100 |
455 560 |
107 |
144 |
165 |
32 |
755 |
500 |
178.5 |
|
注：DN50為兩種結構 |
|
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V |
|
10 |
120 |
120 |
12 |
28 |
/ |
37.5 |
189 |
140 |
3 |
|
15 |
150 |
150 |
17 |
40 |
/ |
37.5 |
250 |
200 |
9 |
|
20 |
135 170 |
135 170 |
22 |
46 |
/ |
37.5 |
252 |
200 |
11 |
|
25 |
135 170 |
135 170 |
26 |
46 |
/ |
37.5 |
254 |
240 |
13 |
|
32 |
170 180 |
170 180 |
31 |
49 |
/ |
37.5 |
254 |
280 |
17 |
|
40 |
230 |
230 |
38 |
60 |
/ |
37.5 |
440 |
280 |
23 |
|
50(1) |
250 |
250 |
50 |
90 |
/ |
32 |
453 |
320 |
68 |
|
50(2) |
320 350 |
320 350 |
50 |
90 |
/ |
32 |
455 |
320 |
72 |
|
65 |
370 260 |
370 260 |
69 |
104 |
110 |
32 |
630 |
400 |
83 |
|
80 |
400 430 470 |
400 430 470 |
84 |
110 |
140 |
32 |
672 |
450 |
118 |
|
100 |
455 560 |
455 560 |
107 |
148 |
170 |
32 |
761 |
500 |
185 |
訂貨須知：
一、①電站高壓截止閥產品名稱與型號②電站高壓截止閥口徑③電站高壓截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門電站高壓截止閥型號，請按電站高壓截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
