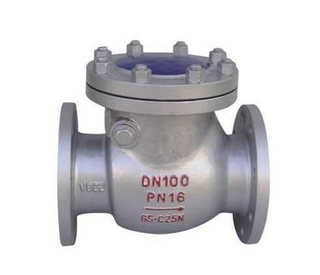

【法蘭旋啟式止回閥概述】
旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
【法蘭旋啟式止回閥標準與規范】
1、設計與制造：API594、API6D、JB/T8937、GB/T12236
2、結構長度：API594、API6D、DIN3202、JB/T8937
3、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗：API598、JB/T9092
5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47
|
試驗壓力 |
公稱壓力（ MPa ） |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
殼體試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
|
閥體材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
|
工作溫度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
水、蒸汽 |
水、蒸汽 |
【法蘭旋啟式止回閥結構圖】
【法蘭旋啟式止回閥主要連接尺寸】
|
公稱通徑 |
PN1.6/2.5MPa |
PN4.0MPa |
PN6.4/10.0MPa |
|
L |
H |
L |
H |
L |
H |
|
系列 1 |
系列 2 |
系列 1 |
系列 2 |
|
DN40 |
200 |
200 |
130 |
200 |
200 |
130 |
260 |
160 |
|
DN50 |
230 |
230 |
135 |
230 |
230 |
135 |
300 |
170 |
|
DN65 |
290 |
290 |
145 |
290 |
290 |
145 |
340 |
180 |
|
DN80 |
310 |
310 |
175 |
310 |
310 |
175 |
380 |
245 |
|
DN100 |
350 |
350 |
200 |
350 |
350 |
200 |
430 |
290 |
|
DN125 |
400 |
400 |
255 |
400 |
400 |
255 |
500 |
320 |
|
DN150 |
480 |
480 |
320 |
480 |
480 |
320 |
550 |
360 |
|
DN200 |
495 |
550 |
380 |
533 |
550 |
380 |
650 |
430 |
|
DN250 |
622 |
650 |
440 |
622 |
650 |
440 |
775 |
505 |
|
DN300 |
698 |
750 |
480 |
711 |
750 |
520 |
900 |
555 |
|
DN350 |
787 |
850 |
530 |
838 |
850 |
540 |
1025 |
595 |
|
DN400 |
864 |
950 |
560 |
864 |
950 |
590 |
1150 |
680 |
|
DN450 |
978 |
1050 |
620 |
978 |
1050 |
650 |
1275 |
780 |
|
DN500 |
978 |
1150 |
655 |
978 |
1150 |
720 |
1400 |
970 |
【法蘭旋啟式止回閥安裝使用】
1 應優先安裝在水平官道上，也可安裝在管內介質自下而上流動的垂直管道上。
2 安裝前應先進行以下工作：
A卸掉閥門通道兩端的悶蓋和泡沫板，清潔內腔，去除油垢；
B剝去閥瓣表面上的油紙，去除閥瓣面上的油垢；
3 安裝時介質的流向必須限制。
4 通過管路的介質不應帶有硬質顆粒，以免損傷密封面
5 法蘭旋啟式止回閥出廠前以逐臺進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使用。
訂貨須知：
一、①法蘭旋啟式止回閥產品名稱與型號②法蘭旋啟式止回閥口徑③法蘭旋啟式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門法蘭旋啟式止回閥型號，請按法蘭旋啟式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
