【T型三通球閥概述】
T型三通球閥主要能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。
產品特點（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

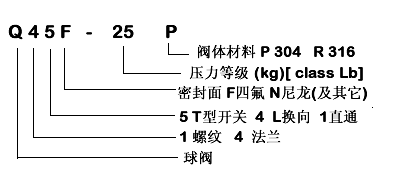

【T型三通球閥型號排列方式】

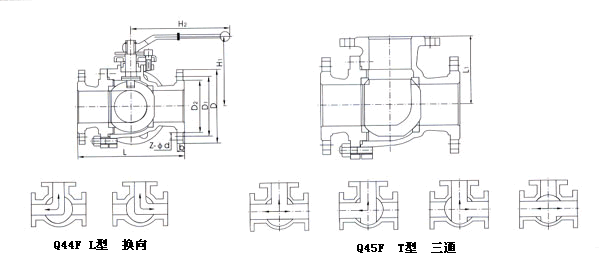

【T型三通球閥結構示意圖】
【T型三通球閥主要零部件材料】
| 零件名稱 |
閥門材料代號 |
| P |
R |
C |
閥體
球體 |
ZG1Cr18Ni9 |
ZG1Cr18Ni12Mo2Ti |
WCB |
| 閥桿 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
2Cr13 |
閥座
填料
墊片 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
【T型三通球閥性能規范】
| 型號 |
公稱壓力PN（MPa） |
試驗壓力MPa |
適用溫度℃ |
適用介質 |
| 殼體 |
液體密封 |
氣體密封 |
| Q45F-16C、Q45F-16P、Q45F-16R |
1.6 |
2.4 |
1.76 |
0.6 |
≤100° |
碳素鋼材料C類適用：水、蒸汽、油品等
鉻鎳鈦不銹鋼材料P類適用：弱腐蝕性介質
鉻鎳鈦不銹鋼材料R類適用：腐蝕性介質 |
| Q45F-25C、Q45F-25P、Q44F-25R |
2.5 |
3.75 |
2.75 |
0.6 |
| Q45F-40C、Q45F-40P、Q45F-40R |
4.0 |
6.4 |
4.4 |
0.6 |

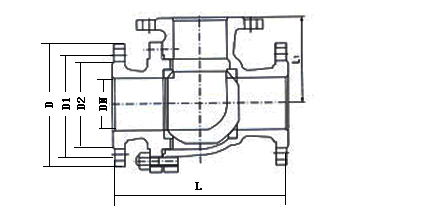

【T型三通球閥產品結構圖】
【T型三通球閥連接尺寸和外形 PN1.6MPa】
|
型號 |
公稱通徑
DN(mm) |
尺寸 |
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
|
Q45F-16C
(P)
(R) |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 |
【T型三通球閥安裝指示】
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
