【三通螺紋球閥產品概述】
1.公稱壓力：1.6-6.4MPa
2.適用穩定范圍：-20～232℃～350℃
3.適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
4.螺紋類型：G。NPT。BSPT。BSP。DI259/2999
【三通螺紋球閥使用范圍】
可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
閥座采用彈性密封結構，密封可靠，啟閉輕松。
閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。
可設置90°開關定位機構，根據需要加鎖以防止誤操作。
適用于PN1.0～4.0MPa,工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(
密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質.
【三通螺紋球閥主要零部件材料】
| 零件名稱 |
材質 |
| 閥體 |
不銹鋼CF8M/CF8 |
| 閥蓋 |
不銹鋼CF8M/CF8 |
| 球 |
不銹鋼CF8M/CF8 |
| 球墊 |
聚四氟乙烯PTEE |
| 閥桿 |
不銹鋼CF8M/CF8 |
| 填料 |
聚四氟乙烯PTEE |
| 中口 |
聚四氟乙烯PTEE |
| 大薄片 |
聚四氟乙烯PTEE |
| 壓緊螺母 |
不銹鋼CF8M/CF8 |
| 手柄 |
不銹鋼CF8M/CF8 |
| 流向指示牌 |
ALUMINUM |
| 華司 |
不銹鋼CF8 |
| 螺帽 |
不銹鋼CF8 |
| 鎖定裝置 |
不銹鋼CF8 |
| 皮套 |
塑料 |
| 盲蓋 |
不銹CF8M/CF8 |

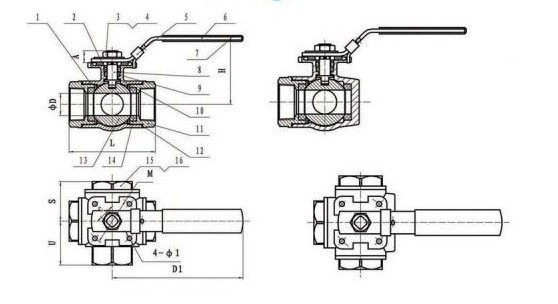

【三通螺紋球閥產品結構圖】
【三通螺紋球閥主要連接尺寸】
| SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
| 1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
33.5 |
37.5 |
22.4 |
35.0 |
10-20UNC |
| 3/4" |
16.0 |
85 |
64 |
126 |
81.5 |
39.0 |
42.5 |
22.4 |
35.0 |
10-20UNC |
| 1" |
20.0 |
100 |
80 |
145 |
102.0 |
50.5 |
51.5 |
22.4 |
35.0 |
10-20UNC |
| 1-1/4" |
25.0 |
115 |
90 |
145 |
108.5 |
51.0 |
57.5 |
22.4 |
35.0 |
10-20UNC |
| 1-1/2" |
32.0 |
125 |
96 |
204 |
121.0 |
58.0 |
63.0 |
22.4 |
38.1 |
1/4-20UNC |
| 2" |
38.1 |
148 |
106 |
204 |
138.5 |
65.5 |
73.0 |
22.4 |
38.1 |
1/4-20UNC |
訂貨須知：
一、①三通螺紋球閥產品名稱與型號②三通螺紋球閥口徑③三通螺紋球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門三通螺紋球閥型號，請按三通螺紋球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
