【GT系列氣動球閥特點及用途】
該球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。3、閥座密封性能好，采用聚四氟乙烯等彈藥性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出
【GT系列氣動球閥氣動執行機構】
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。2、氣缸選用鋁金材料，重量輕、外形美觀。3、可在頂部、底部安裝手動操作機構。4、齒條式連接可調節開啟角度、額定流量。5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。6、IS05211標準連接為產品的安裝更換提供了方便。7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 附件的選項
根據不同控制和要求可選擇下列附件：切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。調節型附件：電氣定位器、氣動定位器、電氣轉換器。氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。手動機構：HVSD手操機構＆#160;
【GT系列氣動球閥性能規范】
公稱通徑 DN(mm)
15-200
公稱壓力 PN(MPa)
1.6
2.5
4.0
公稱壓力 PS(MPa)
強度試驗
2.4
3.8
6.0
密封試驗
1.8
2.8
4.4
材料 \ 材料代號
C
P
R
主要零件
閥體
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球體
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
閥桿
密封圈
增強聚四氟乙烯 對位聚苯
填料
聚四氟乙烯 柔性石墨
適用工況
適用介質
水、蒸汽、油品
硝酸類
醋酸類
適用溫度
-28 ℃ -300 ℃
氣動裝置
型號
OBD 系列、 AW 系列等
氣源壓力
0.4-0.7MPa
執行標準
設計制造
結構長度
法蘭尺寸
壓力溫度
試驗檢驗
GBT/12238
Gb12221
GB9113
GB/T13927
GB13927

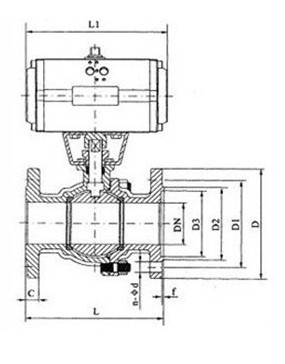

【GT系列氣動球閥產品結構圖】
【GT系列氣動球閥連接尺寸】
口徑 (mm)
尺 寸(mm)
氣動裝置型號 (僅供參考)
1.6MPa
2.5MPa
4.0MPa
L
D
D1
b
Z-фD
15
130
95
65
14
4-14
16
GTD52
20
105
75
150
25
140
115
85
160
32
165
135
100
4-18
18
180
GTD63
40
145
110
200
50
203
125
230
GTD83
222
22
8-18
290
GTD110
80
241
195
310
305
215
190
24
8-23
350
GTD127
256
245
210
270
220
28
8-25
400
GTD160
394
280
240
300
250
30
480
457
335
295
12-23
360
34
12-25
600
375
320
38
12-30
AW13
